在现代工业管道系统中，阀门不仅承担着介质切断、接通与调节的重要职责，更直接关系到整个系统的安全性、稳定性与运行效率。对于中小口径、中低压、需要频繁启闭的工况而言，气动法兰式浮动球阀凭借结构简单、密封可靠、自动化程度高的特点，已成为石油化工、天然气、电力、冶金、水处理等行业中广泛使用的设备。本文讲清它是什么、适合哪些工况、优势在哪，以及选型时要看哪些参数。

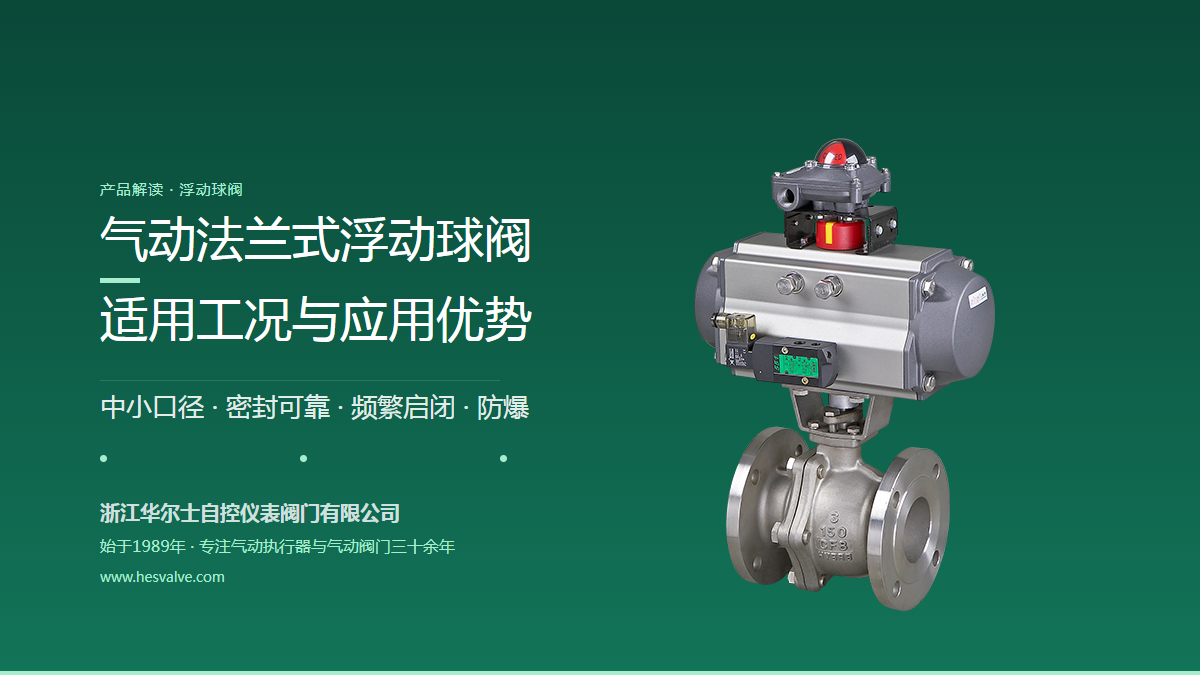

一、什么是气动法兰式浮动球阀
气动法兰式浮动球阀是一种以压缩空气为动力源，通过气动执行器驱动阀杆旋转球体、实现管道介质启闭控制的自动化阀门。
它最关键的地方在"浮动式"三个字：球体不设固定的上下支撑轴，而是由两侧的阀座支撑。介质压力作用在球体上，把球体推向出口侧的阀座，形成"压力越高、贴合越紧"的密封效果——这正是浮动式球阀结构简单、密封可靠的根本原因。
法兰连接结构则进一步提升了安装便利性与连接可靠性，使其能够广泛应用于工业管网。
它是怎么动作的：控制系统给出信号后，电磁阀切换气路、定位器按比例输出气压，气动执行器推动活塞或齿轮齿条机构，带动阀杆旋转 90°，球体随之完成开启或关闭。整个过程动作直接、响应快，且不依赖现场电力驱动——这也是它能在石化、天然气等场合长期承担任务的底层原因。
二、适用工况（上）：中小口径与中低压密封
中小口径管线工况：浮动式球阀常见于 DN15～DN200 一类的管径。口径增大时启闭扭矩会显著上升，因此选型时要按口径与压差核算执行器的输出扭矩，并留出余量。
中等压力、要求密封可靠的工况：浮动球靠介质压力把球体压向出口侧阀座，压力越高贴合越紧，因此在介质压力作用下能保持稳定密封；同时具备双向密封能力，管道两端压力方向变化时依然可靠。
这两类工况的共同诉求是"密封要稳、结构要简、成本要合理"，而这正是浮动式球阀的强项。
三、适用工况（下）：频繁启闭、防爆与复杂介质
频繁启闭工况：对于需要自动切换、联锁保护或高频动作的系统，气动执行器响应迅速，可与 PLC、DCS 系统无缝连接，实现智能化远程控制；浮动式结构零件少、动作直接，也减少了高频动作下的磨损点。
防爆及远程控制工况：由于气动系统以压缩空气为动力，不产生电火花，因此特别适合石油、天然气、化工等防爆要求严格的场所。
复杂介质工况：对于高流量、含杂质或特殊化学介质，通过配置不同材质的阀体和密封结构（如 PTFE、增强 PTFE、PPL 或金属硬密封），可满足多样化的工业需求。
四、典型应用行业
-
石油与天然气输送系统：站场与支线的切断控制
-
化工工艺流程管线：介质复杂，对密封与材质要求高
-
电厂蒸汽及循环水系统：启闭频繁，要求响应快、可靠性高
-
冶金与矿山输送工程：粉尘大、振动强，环境适应性是关键
-
城市供水、排水及污水处理：中小口径为主，运维便利性优先
-
LNG 及能源装备领域：低温与防爆要求并存
五、产品核心优势
-
结构简单紧凑：零件少、体积小，安装与检修都更方便
-
密封性能优：介质压力越高贴合越紧，双向密封，减少泄漏风险
-
启闭扭矩小：90° 旋转动作直接，配套执行器可以更小巧经济
-
自动化程度高：支持电磁阀、定位器、限位反馈等多种控制附件
-
工况适应性强：多种阀体与密封材质可选，覆盖低温、腐蚀与防爆场合
六、选型建议
企业在选择气动法兰式浮动球阀时，应综合考虑以下关键参数：
-
公称通径（DN）
-
公称压力（PN / Class）
-
介质类型及温度范围
-
阀体与密封材质
-
法兰标准与连接尺寸
-
执行器输出扭矩及控制方式
-
防爆、防腐及特殊工况需求
参数之间是相互约束的：口径和压差决定执行器扭矩，介质和温度决定阀体与密封材质，环境条件决定是否要防爆与防腐配置。建议按"工况 → 材质 → 扭矩 → 附件"的顺序逐项确认，避免只盯单一指标。
还有两点实践提醒：一是扭矩要留余量，按实际压差和介质状态计算，而不是只按公称压力；二是附件要成体系，电磁阀、定位器、限位开关、过滤减压阀的接口与信号制式要统一，后续检修才不会各自为政。
什么时候该换固定式：当口径更大（如 DN250 以上）、压差更高，且需要长期高频动作时，浮动式的启闭扭矩会明显上升，此时改用固定式球阀（球体由上下轴支撑、扭矩更低）更为稳妥。把这一步讲清楚，方案后期才不会反复。
结语
气动法兰式浮动球阀凭借结构简单、密封可靠、自动化程度高的特点，已成为现代工业流体控制系统中广泛使用的设备。通过科学选型与合理配置，可提升企业生产效率、降低维护成本，并为安全稳定运行提供坚实保障。如需针对具体工况的选型建议，欢迎联系我们的服务团队。
