Введение

В современных промышленных трубопроводных системах арматура не только отсекает, соединяет и регулирует поток — она напрямую влияет на безопасность, стабильность и эффективность всей системы. Для условий с малым и средним диаметром, умеренным давлением и частыми срабатываниями фланцевый шаровой кран с плавающим шаром благодаря простой конструкции, надёжному уплотнению и высокой степени автоматизации широко применяется в нефтехимии, газовой отрасли, энергетике, металлургии и водоподготовке. В статье разбираем, что это за кран, для каких условий он подходит, в чём его преимущества и какие параметры проверять при подборе.

1. Что такое фланцевый шаровой кран с плавающим шаром

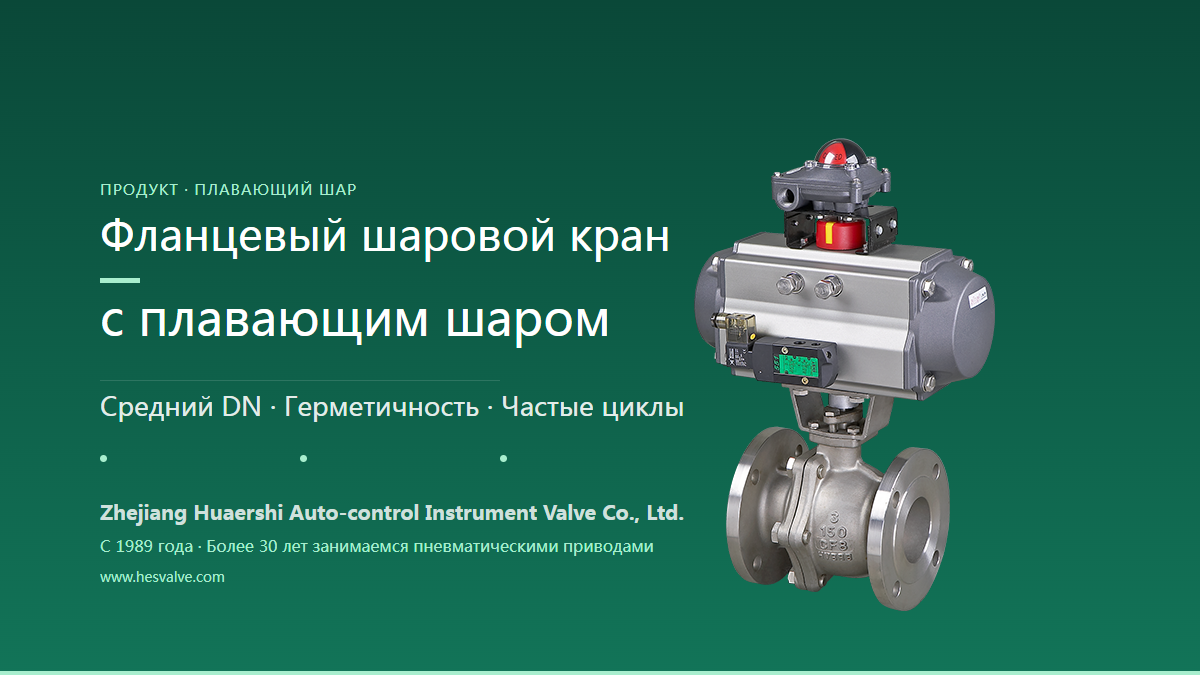

Пневматический фланцевый шаровой кран с плавающим шаром — это автоматическая арматура, которая работает от сжатого воздуха: пневматический привод поворачивает шток, шток вращает шар, и поток в трубопроводе открывается или закрывается.

Ключевое здесь — слово «плавающий»: шар не опирается на верхнюю и нижнюю цапфы, его поддерживают седла с двух сторон. Давление среды действует на шар и прижимает его к седлу со стороны выхода — чем выше давление, тем плотнее прилегание. Именно поэтому такая конструкция проста и надёжна в уплотнении.

Фланцевое соединение дополнительно упрощает монтаж и повышает надёжность соединения — поэтому эти краны широко применяются в промышленных сетях.

Как он работает: после сигнала системы управления электромагнитный клапан переключает воздушную линию, позиционер пропорционально подаёт давление воздуха, пневматический привод через поршень или реечно-шестерённый механизм поворачивает шток на 90°, и шар открывает или закрывает проход. Действие прямое и быстрое, а от местного электропитания оно не зависит — это и есть причина, по которой такие краны долго выполняют ответственные задачи в нефтехимии и газовой отрасли.

2. Условия применения (часть 1): малый и средний диаметр, надёжное уплотнение при умеренном давлении

Трубопроводы малого и среднего диаметра: плавающие шаровые краны обычно применяют на линиях DN15–DN200. С ростом диаметра крутящий момент открытия и закрытия заметно растёт, поэтому момент привода нужно рассчитывать по диаметру и перепаду давления, оставляя запас.

Умеренное давление с требованием надёжного уплотнения: плавающий шар прижимается средой к седлу со стороны выхода — чем выше давление, тем плотнее контакт, поэтому уплотнение стабильно при умеренном давлении. Кран обеспечивает и двустороннее уплотнение: при изменении направления давления с одного конца линии на другой он остаётся герметичным.

У этих условий общее требование — стабильное уплотнение, простая конструкция и разумная стоимость, и именно здесь сильна плавающая конструкция.

3. Условия применения (часть 2): частые циклы, Ex-зоны и сложные среды

Частые срабатывания: для систем с автоматическим переключением, блокировками и высокой частотой действий пневматический привод реагирует быстро и без проблем работает с PLC и DCS, обеспечивая интеллектуальное дистанционное управление. Плавающая конструкция состоит из малого числа деталей и действует напрямую — меньше точек износа при частой работе.

Взрывозащита и дистанционное управление: поскольку пневматическая система работает на сжатом воздухе и не даёт электрических искр, она особенно подходит для объектов со строгими требованиями взрывозащиты — нефтяной, газовой и химической промышленности.

Сложные среды: для больших расходов, сред с примесями или специальных химических сред можно подобрать разные материалы корпуса и конструкции уплотнений (PTFE, армированный PTFE, PPL или металлическое уплотнение), закрывая самые разные промышленные задачи.

4. Типовые отрасли

  • Транспорт нефти и природного газа: отсечная арматура станций и ответвлений

  • Технологические линии химпроизводства: сложные среды с высокими требованиями к уплотнениям и материалам

  • Пар и оборотная вода на электростанциях: частые переключения, нужен быстрый отклик и высокая надёжность

  • Металлургия и горная промышленность: много пыли и вибрации, решает приспособляемость к среде

  • Городское водоснабжение, водоотведение и очистка сточных вод: преимущественно малый и средний диаметр, важнее удобство обслуживания

  • LNG и энергетическое оборудование: низкие температуры и взрывозащита одновременно

5. Ключевые преимущества

  • Простая и компактная конструкция: мало деталей и небольшие габариты — монтаж и обслуживание проще

  • Надёжное уплотнение: чем выше давление среды, тем плотнее прилегание; двустороннее уплотнение снижает риск утечек

  • Малый крутящий момент: прямой поворот на 90° позволяет применять более компактный и экономичный привод

  • Высокая степень автоматизации: поддерживаются электромагнитные клапаны, позиционеры, концевые выключатели и другая арматура управления

  • Широкая адаптивность: разные материалы корпуса и уплотнений для низких температур, агрессивных сред и Ex-зон

6. Рекомендации по подбору

При выборе пневматического фланцевого шарового крана с плавающим шаром нужно учитывать следующие параметры:

  1. Номинальный диаметр (DN)

  2. Номинальное давление (PN / Class)

  3. Тип среды и диапазон температур

  4. Материалы корпуса и уплотнений

  5. Стандарт фланцев и присоединительные размеры

  6. Крутящий момент привода и способ управления

  7. Требования по взрывозащите, антикоррозии и особым условиям

Эти параметры связаны между собой: диаметр и перепад определяют момент привода, среда и температура — материалы корпуса и уплотнений, а условия площадки — нужна ли взрывозащита и антикоррозионное исполнение. Проверяйте их по порядку «условия → материалы → момент → комплектующие» и не ориентируйтесь на один показатель.

Два практических напоминания: первое — оставляйте запас по моменту, считая его по фактическому перепаду и состоянию среды, а не только по номинальному давлению. Второе — комплектующие должны быть согласованы: присоединительные размеры и типы сигналов электромагнитного клапана, позиционера, концевых выключателей и фильтра-редуктора, иначе ремонт позже превратится в сборную солянку.

Когда переходить на опорный шар: при большем диаметре (например, DN250 и выше), высоком перепаде давления и длительной частой работе момент плавающей конструкции заметно растёт, и надёжнее становится кран с опорным шаром — где шар опирается на верхнюю и нижнюю цапфы и момент ниже. Если решить этот вопрос на этапе подбора, схему не придётся пересматривать позже.

Заключение

Благодаря простой конструкции, надёжному уплотнению и высокой степени автоматизации фланцевый шаровой кран с плавающим шаром широко применяется в современных промышленных системах управления потоком. Грамотный подбор и правильная комплектация повышают эффективность производства, снижают затраты на обслуживание и обеспечивают надёжную основу для безопасной и стабильной работы. Нужен подбор под конкретные условия — напишите нашей сервисной команде.
