蝶阀气动执行器是蝶阀自动化控制中的关键执行部件，它的结构是否合理，直接影响阀门的动作速度、运行稳定性和使用寿命。
市面上很多蝶阀气动执行器的结构较为复杂：转轴与定位套之间用圆柱销连接，出气孔设置在下法兰侧面，法兰与外筒壁之间靠开口弹簧卡固定……这些设计不仅零件多、装配麻烦，还容易带来出气不畅、阻力偏大、轴承卡死、动力不足等问题。
为了解决这些问题，新型蝶阀气动执行器在结构上做了系统性的改进。本文整理了8项关键改进，方便大家全面了解。
一、老产品常见的结构不足
在说改进之前，先看看传统蝶阀气动执行器普遍存在的问题：
- 结构复杂，多余零件多转轴和定位套之间用圆柱销连接，再把阀杆与定位套连接，中间多了一道"转接"，结构繁琐。
- 出气孔设计不合理出气孔设置在下法兰侧面，排气路径不顺畅，容易造成出气不畅，影响动作速度。
- 固定方式安全性不高法兰与外筒壁之间使用开口弹簧卡连接固定，长期运行或振动工况下存在松动风险。
- 运行阻力大、稳定性差内部摩擦阻力大，灵活性不足，容易出现轴承卡死、动力不足等情况。

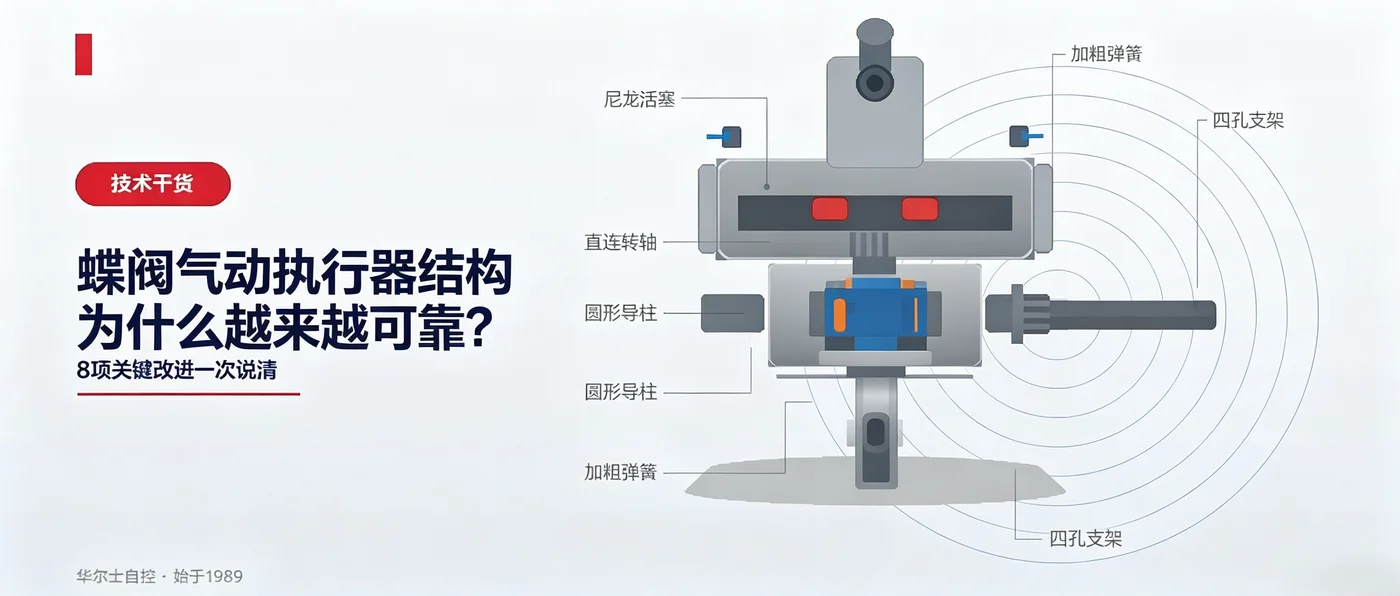

二、新型执行器的8项结构改进
针对上述问题，新型蝶阀气动执行器在以下8个方面做了改进：
简化传动结构，去掉定位套
老产品需要在转轴与定位套之间用圆柱销连接，再将阀杆与定位套连接；新产品将阀杆直接与转轴连接，去掉了定位套这个多余零件，结构更简单，传动更直接。
优化出气孔位置，加快排气速度
出气孔由原来的下法兰侧面，移到下法兰正面，孔径也相应加大，明显提升了排气速度，动作响应更快。
增强支架固定强度
支架固定由原来的两个M8螺纹孔，改为四个M5螺纹孔，固定点更多、分布更均匀，支架安装后更稳固。
法兰满焊连接，提升安全性
上下法兰与外筒壁之间采用高频氩弧加料满焊，替代原来的开口弹簧卡固定方式，连接强度大幅提升，长期运行更安全可靠。
活塞材质与结构升级
活塞材质由铝合金改为尼龙。铝合金长期使用容易氧化，可能造成装置工作中卡死；尼龙材质不会氧化，可靠性更好。
同时，活塞上的滑动曲槽由原来的开口型90°滑槽，改为闭合型阶梯式双向90°滑槽，能够更好地控制活塞、转轴、轴承、销子之间的间隙，增强内部结构稳固性，明显减少内部摩擦阻力，提升灵活性。
取消滚动轴承，改用圆形导柱
新产品取消了固定在外筒壁内两侧的滚动轴承，改为在上法兰上设置两根圆形导柱，用于固定活塞的运动方向。
这一改动既减少了摩擦阻力，又从根本上避免了轴承卡死的问题。
转轴工艺优化，降低加工难度
转轴由原来的杯形精铸件，改为圆钢加工，去除了部分铸造工艺环节，减轻了加工难度，也保证了尺寸精度。
弹簧结构升级，增强输出动力
内部弹簧由原来的两根一大一小弹簧，改为一根直径更大的弹簧，弹簧力更充足，输出动力更强，尤其适合单作用执行器的可靠复位。
三、改进带来的实际价值
综合来看，这8项结构改进带来的直接好处可以概括为四点：
- 动作更灵敏——出气更顺畅，排气速度更快，阀门响应迅速
- 运行更稳定——间隙可控、摩擦减小、导向更准，减少卡死隐患
- 结构更可靠——满焊连接、导柱导向、尼龙活塞，长期使用更放心
- 寿命更长久——关键摩擦部位采用铜材等耐磨材料，抗磨损能力更强
四、总结
蝶阀气动执行器的结构改进，看起来是零件数量、材质、连接方式的调整，本质上是在为"更快的动作、更稳的运行、更长的寿命"服务。
结构越简单、摩擦越小、连接越牢固，执行器在现场的表现就越可靠。
选购蝶阀气动执行器时，不妨多关注传动结构、排气设计、材质和固定方式这几个细节，选到真正稳定耐用的产品。
